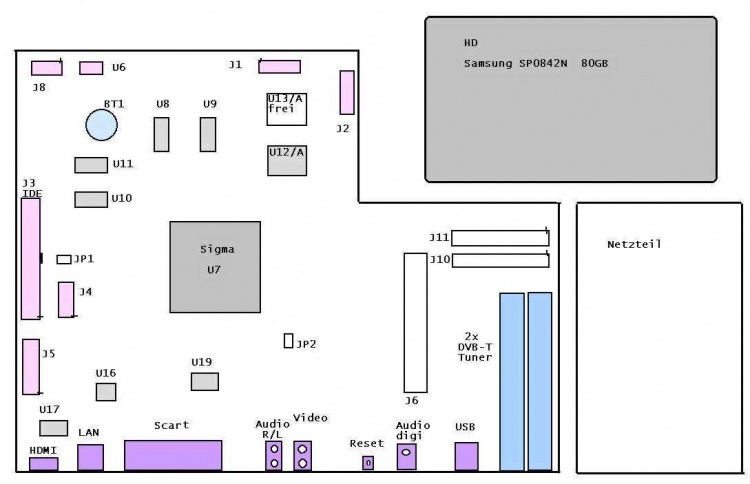

Board-Layout

Anschlüsse

  • J1 zum Frontpanel
  • J2 vom Netzteil
  • J3 IDE
  • J4 UART0
  • J5 JTAG / UART1
  • J6 Mini-PCI für W-LAN unbestückt
  • J8 interne USB zur Front
  • J10 SPI Tuner interface
  • J11 SPI Tuner interface
  • J14 evtl. LAN/USB/??? (an der Rückseite neben J13 (Composite/SVideo))
    • Nur zwei Pins, also weder LAN noch USB. Plenkk 11:35, 4 February 2008 (CET)


  • BT1 Batterie


  • JP1 Jumper / open:UART1 / short: JTAG
  • JP2 Jumper / short: enable netboot


  • U6 ???
  • U7 Prozessor Sigma Design SMP8634LF
  • U8-U11 Speicher Infineon HYB 25DC 256 160CE-5
  • U12(A) Flash MX29LV800CBTC-70G (Bios/Firmware)
  • U13(A) unbestückt vermutlich Flash-Erweiterung
  • U16 RTL 8201CP
  • U17 Silicon Image SN9002C5U (HDMI)
  • U19 AKM AK4702VQ (Video, Scard etc.)


  • SW1 reset?


J4/J5 Pinout

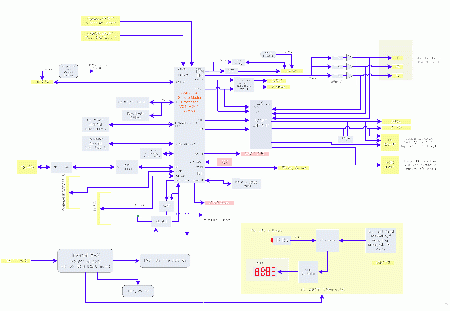

Funktions Schema
